ELEMEN MESIN - POROS (SHAFT)

Elemen Mesin- Poros
(Oleh Okasatria Novyanto)

Definisi.
Poros adalah suatu bagian stasioner yang beputar, biasanya berpenampang bulat dimana terpasang elemen-elemen seperti roda gigi (gear), pulley, flywheel, engkol, sprocket dan elemen pemindah lainnya. Poros bisa menerima beban lenturan, beban tarikan, beban tekan atau beban puntiran yang bekerja sendiri-sendiri atau berupa gabungan satu dengan lainnya. (Josep Edward Shigley, 1983)
Pembagian poros.
1. Berdasarkan pembebanannya
A. Poros transmisi (transmission shafts)

Poros transmisi lebih dikenal dengan sebutan shaft. Shaft akan mengalami beban puntir berulang, beban lentur berganti ataupun kedua-duanya. Pada shaft, daya dapat ditransmisikan melalui gear, belt pulley, sprocket rantai, dll.
B. Gandar
Poros gandar merupakan poros yang dipasang diantara roda-roda kereta barang. Poros gandar tidak menerima beban puntir dan hanya mendapat beban lentur.
C. Poros spindle
Poros spindle merupakan poros transmisi yang relatip pendek, misalnya pada poros utama mesin perkakas dimana beban utamanya berupa beban puntiran. Selain beban puntiran, poros spindle juga menerima beban lentur (axial load). Poros spindle dapat digunakan secara efektip apabila deformasi yang terjadi pada poros tersebut kecil.
2. Berdasar bentuknya
A. Poros lurus
B. Poros engkol sebagai penggerak utama pada silinder mesin

Ditinjau dari segi besarnya transmisi daya yang mampu ditransmisikan, poros merupakan elemen mesin yang cocok untuk mentransmisikan daya yang kecil hal ini dimaksudkan agar terdapat kebebasan bagi perubahan arah (arah momen putar).
Hal-hal yang harus diperhatikan.
1. Kekuatan poros
Poros transmisi akan menerima beban puntir (twisting moment), beban lentur (bending moment) ataupun gabungan antara beban puntir dan lentur.
Dalam perancangan poros perlu memperhatikan beberapa faktor, misalnya : kelelahan, tumbukan dan pengaruh konsentrasi tegangan bila menggunakan poros bertangga ataupun penggunaan alur pasak pada poros tersebut. Poros yang dirancang tersebut harus cukup aman untuk menahan beban-beban tersebut.
2. Kekakuan poros
Meskipun sebuah poros mempunyai kekuatan yang cukup aman dalam menahan pembebanan tetapi adanya lenturan atau defleksi yang terlalu besar akan mengakibatkan ketidaktelitian (pada mesin perkakas), getaran mesin (vibration) dan suara (noise).
Oleh karena itu disamping memperhatikan kekuatan poros, kekakuan poros juga harus diperhatikan dan disesuaikan dengan jenis mesin yang akan ditransmisikan dayanya dengan poros tersebut.
3. Putaran kritis
Bila putaran mesin dinaikan maka akan menimbulkan getaran (vibration) pada mesin tersebut. Batas antara putaran mesin yang mempunyai jumlah putaran normal dengan putaran mesin yang menimbulkan getaran yang tinggi disebut putaran kritis. Hal ini dapat terjadi pada turbin, motor bakar, motor listrik, dll. Selain itu, timbulnya getaran yang tinggi dapat mengakibatkan kerusakan pada poros dan bagian-bagian lainnya. Jadi dalam perancangan poros perlu mempertimbangkan putaran kerja dari poros tersebut agar lebih rendah dari putaran kritisnya,
4. Korosi
Apabila terjadi kontak langsung antara poros dengan fluida korosif maka dapat mengakibatkan korosi pada poros tersebut, misalnya propeller shaft pada pompa air. Oleh karena itu pemilihan bahan-bahan poros (plastik) dari bahan yang tahan korosi perlu mendapat prioritas utama.
5. Material poros
Poros yang biasa digunakan untuk putaran tinggi dan beban yang berat pada umumnya dibuat dari baja paduan (alloy steel) dengan proses pengerasan kulit (case hardening) sehingga tahan terhadap keausan. Beberapa diantaranya adalah baja khrom nikel, baja khrom nikel molebdenum, baja khrom, baja khrom molibden, dll. Sekalipun demikian, baja paduan khusus tidak selalu dianjurkan jika alasannya hanya karena putaran tinggi dan pembebanan yang berat saja. Dengan demikian perlu dipertimbangkan dalam pemilihan jenis proses heat treatment yang tepat sehingga akan diperoleh kekuatan yang sesuai.
Perhitungan diameter poros.
1. Pembebanan tetap (constant loads)
A. Poros yang hanya terdapat momen puntir saja.

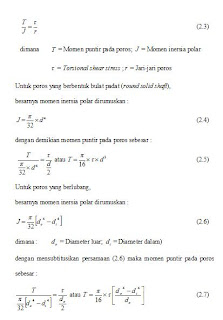

Untuk menghitung diameter poros yang hanya terdapat momen puntir saja (twisting moment only), dapat diperoleh dari persamaan berikut :

Selain dengan persamaan diatas, besarnya momen puntir pada poros (twisting moment) juga dapat diperoleh dari hubungan persamaan dengan variable-variable lainnya, misalnya :
B. Poros yang hanya terdapat momen lentur saja.
Untuk menghitung diameter poros yang hanya terdapat momen lentur saja (bending moment only), dapat diperoleh dari persamaan berikut :
C. Poros dengan kombinasi momen lentur dan momen puntir.
Jika pada poros tersebut terdapat kombinasi antara momen lentur dan momen puntir maka perancangan poros harus didasarkan pada kedua momen tersebut. Banyak teori telah diterapkan untuk menghitung elastic failure dari material ketika dikenai momen lentur dan momen puntir, misalnya :
1. Maximum shear stress theory atau Guest’s theory
Teori ini digunakan untuk material yang dapat diregangkan (ductile), misalnya baja lunak (mild steel).
2. Maximum normal stress theory atau Rankine’s theory
Teori ini digunakan untuk material yang keras dan getas (brittle), misalnya besi cor (cast iron).

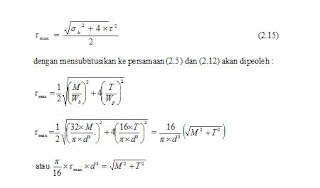

Pada pembahasan selanjutnya, cakupan pembahasan akan lebih terfokus pada pembahasan baja lunak (mild steel) karena menggunakan material S45C sebagai material poros. Terkait dengan Maximum shear stress theory atau Guest’s theory bahwa besarnya maximum shear stress pada poros dirumuskan :

Tegangan geser yang diizinkan untuk pemakaian umum pada poros dapat diperoleh dari berbagai cara, salah satu cara diantaranya dengan menggunakan perhitungan berdasarkan kelelahan puntir yang besarnya diambil 40% dari batas kelelahan tarik yang besarnya kira-kira 45% dari kekuatan tarik. Jadi batas kelelahan puntir adalah 18% dari kekuatan tarik, sesuai dengan standar ASME. Untuk harga 18% ini faktor keamanan diambil sebesar . Harga 5,6 ini diambil untuk bahan SF dengan kekuatan yang dijamin dan 6,0 untuk bahan S-C dengan pengaruh masa dan baja paduan. Faktor ini dinyatakan dengan . Selanjutnya perlu ditinjau apakah poros tersebut akan diberi alur pasak atau dibuat bertangga karena pengaruh konsentrasi tegangan cukup besar. Pengaruh kekasaran permukaan juga harus diperhatikan. Untuk memasukan pengaruh ini kedalam perhitungan perlu diambil faktor yang dinyatakan dalam yang besarnya 1,3 sampai 3,0 (Sularso dan Kiyokatsu suga, 1994: 8).
2. Pembebanan berubah-ubah (fluctuating loads)
Pada pembahasan sebelumnya telah dijelaskan mengenai pembebanan tetap (constant loads) yang terjadi pada poros. Dan pada kenyataannya bahwa poros justru akan mengalami pembebanan puntir dan pembebanan lentur yang berubah-ubah.
Dengan mempertimbangkan jenis beban, sifat beban, dll. yang terjadi pada poros maka ASME (American Society of Mechanical Engineers) menganjurkan dalam perhitungan untuk menentukan diameter poros yang dapat diterima (aman) perlu memperhitungkan pengaruh kelelahan karena beban berulang.
